মাইক্রো সুইচ 5a 125 250v

মাইক্রো সুইচ 5a 125 250vএকটি ছোট স্ন্যাপ অ্যাকশন সুইচ যা 125 v AC এবং 250 v AC সহ নির্দিষ্ট অপারেটিং সীমাতে সর্বাধিক 5a পর্যন্ত বৈদ্যুতিক সার্কিট চালু এবং বন্ধ করার জন্য ব্যবহৃত হয়। এটি সাধারণত ইলেকট্রনিক যন্ত্রপাতি, নিয়ন্ত্রণ ব্যবস্থা, ভেন্ডিং মেশিন, অফিস সরঞ্জাম, দরজা এবং কভার, যন্ত্রপাতি ইত্যাদিতে ব্যবহৃত হয়।

যাচাই করুন যে বিদ্যমান রেটিং ছাড়াও, লোডের ধরন, অ্যাকচুয়েটরের ধরন, বল, টার্মিনালের কনফিগারেশন, মাত্রা এবং পরিবেশগত অবস্থা আপনি উপাদানগুলির জন্য পরিকল্পনা করছেন এমন ব্যবহারের জন্য উপযুক্ত৷

5A 125/250VAC মানে কি?

"5A 125/250VAC" উপাধিটি সাধারণত নির্দেশ করে যে সুইচটি 125 ভোল্ট AC বা 250 ভোল্ট AC ভোল্টেজে সর্বোচ্চ 5 amps পরিচালনা করতে পারে যদি প্রস্তুতকারকের দ্বারা সুপারিশকৃত উপযুক্ত লোডের সাথে ব্যবহার করা হয়।
এই স্পেসিফিকেশন সাধারণত প্রতিরোধী লোড প্রযোজ্য.

মোটর, সোলেনয়েড, কম্প্রেসার, ল্যাম্প, ট্রান্সফরমার এবং ইলেকট্রনিক পাওয়ার সাপ্লাই ইউনিটগুলির মতো ডিভাইসগুলি উচ্চ ইনরাশ কারেন্ট বা বৈদ্যুতিক আর্কিং অনুভব করতে পারে। এই ধরনের ক্ষেত্রে একটি ভিন্ন লোড রেটিং বা উপযুক্ত দমন ডিভাইসের প্রয়োগ সহ ডিভাইস নিয়োগের প্রয়োজন হতে পারে।

এটি একটি AC রেটিং প্রতিনিধিত্ব করে। যাইহোক, এটি নিশ্চিত করে না যে সুইচটি 125VDC বা 250VDC-তে ব্যবহারের জন্য অনুমোদিত। এগিয়ে যাওয়ার আগে সর্বদা নির্ধারিত ডেটাশীটে স্বতন্ত্র ডিসি রেটিং সন্ধান করুন।

কিভাবে একটি মাইক্রো সুইচ কাজ করে?

একটি মাইক্রো সুইচ একটি স্ন্যাপ-অ্যাকশন মেকানিজম নিযুক্ত করে। যে মুহুর্তে অ্যাকচুয়েটরটি সঠিক অবস্থানে পৌঁছায়, অভ্যন্তরীণ বসন্ত দ্রুত যোগাযোগের অবস্থা পরিবর্তন করে। অতএব, এটি তার ন্যূনতম গতি এবং ধ্রুবক অপারেটিং পয়েন্ট সত্ত্বেও সুইচের চমৎকার নির্ভরযোগ্যতার অনুমতি দেয়।

সাধারণ ধরনের অ্যাকচুয়েটরগুলির মধ্যে প্লাঞ্জার, কব্জা লিভার, রোলার লিভার এবং সিমুলেটেড রোলার রয়েছে। উপলব্ধ স্থান, চলাচলের দিক এবং প্রক্রিয়াটির জন্য প্রয়োজনীয় বল এবং দূরত্বের উপর ভিত্তি করে উপযুক্ত ধরণের অ্যাকুয়েটর নির্বাচন করা হয়।

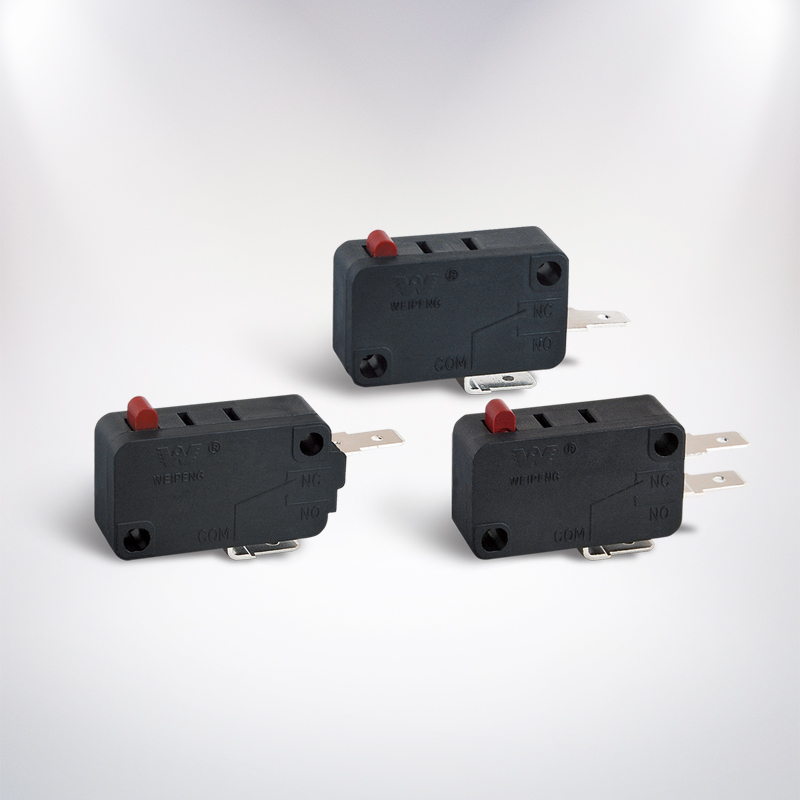

SPDT টার্মিনাল কনফিগারেশন

বেশ কিছু 5A মডেল SPDT মোডে কাজ করে (একক পোল ডাবল থ্রো)। SPDT-তে সাধারণ টার্মিনালগুলি হল COM, NC, এবং NO৷

যখন অ্যাকচুয়েটর চাপার সাথে সার্কিট সক্রিয় হয়, তখন NO এর সাথে COM ব্যবহার করুন। অন্যদিকে, যখন সার্কিটটি স্ট্যান্ডবাই অবস্থায় বন্ধ থাকে এবং অ্যাকচুয়েটর নিযুক্ত থাকা অবস্থায় খোলা থাকে তখন NC-এর সাথে একত্রে COM ব্যবহার করুন। ওয়্যারিং প্রক্রিয়ার আগে প্রকৃত সুইচে লেবেলিং যাচাই করতে ভুলবেন না।

একটি সংবেদনশীল মাইক্রো সুইচ কি?

সংবেদনশীল একটি মাইক্রো সুইচ বেশ কম বল দিয়ে কাজ করে। হালকা দরজা, প্লাস্টিকের ট্যাব, ছোট মেকানিজম বা সীমিত নড়াচড়ার সাহায্যে যখনই সুইচটি চালু করা হয় তখন এটি কার্যকর।

সংবেদনশীলতা বর্তমান রেটিং এর চেয়ে বেশি দ্বারা নির্ধারিত হয়। নিম্নলিখিত স্পেসিফিকেশন চেক করুন:

• অপারেটিং ফোর্স এবং রিলিজ ফোর্স
• প্রিট্রাভেল এবং ওভারট্রাভেল
• অপারেটিং অবস্থান
• অ্যাকচুয়েটরের ধরন এবং দৈর্ঘ্য
• যান্ত্রিক এবং বৈদ্যুতিক জীবন

একটি রোলার লিভার ব্যবহার বাহ্যিক সিস্টেম থেকে প্রয়োজনীয় প্রচেষ্টা কমাতে পারে। যাইহোক, অনুপযুক্ত প্রান্তিককরণ পার্শ্বীয় চাপ এবং প্রাথমিক ব্যর্থতার দিকে পরিচালিত করতে পারে। এটির ওভারট্রাভেল স্পেসিফিকেশন অতিক্রম না করে এটি সঠিকভাবে কাজ করা উচিত।

5A, 10A, 16A, এবং 21A মাইক্রো সুইচ

মাইক্রো সুইচগুলি বর্তমান রেটিংগুলির বিভিন্ন সংস্করণে তৈরি করা হয়, যথা 5A, 10A, 16A, এবং 21A৷ উচ্চ বর্তমান রেটিং অগত্যা সঠিক পছন্দ নয়; এটি সর্বোত্তম যে সুইচটি অবশ্যই অ্যাপ্লিকেশন ভোল্টেজ, লোডের ধরণ, পরিমাপ, টার্মিনালের ধরণ এবং মানগুলির সাথে সঙ্গতিপূর্ণ রাখতে হবে।

আপনি যখন 10A, 16A, এবং 21A রেট করা অন্যান্য মডেলগুলির সাথে 125V এবং 250V উভয় ক্ষেত্রে 5A রেটযুক্ত একটি মাইক্রো সুইচ দেখছেন তখন শুধুমাত্র রেটিংটি না দেখে আপনার সমস্ত নির্দিষ্টকরণের তুলনা করা উচিত। মাউন্টিং হোল, অ্যাকচুয়েটর ট্র্যাভেল, টার্মিনাল পজিশন এবং কন্টাক্ট ডাইমেনশনের মতো ডিজাইন ফিচারে উচ্চ রেটযুক্ত সুইচ নিম্ন রেট করা মডেল থেকে আলাদা হতে পারে।

লোড এবং নিরাপত্তা বিবেচনা

লোড সংযোগ করার আগে, শুধুমাত্র স্বাভাবিক কারেন্ট নয়, ইনরাশ বা স্টার্টআপ কারেন্টও সনাক্ত করা প্রয়োজন। ইন্ডাকটিভ বা ক্যাপাসিটিভ লোডগুলির তুলনায় প্রতিরোধী লোডগুলি সাধারণত মোকাবেলা করা অনেক সহজ। মোটর এবং সোলেনয়েডগুলি স্পার্ক তৈরি করতে পারে যা পরিচিতিগুলির ক্ষতি করতে পারে যদিও স্বাভাবিক স্রোত 5 A এর নীচে থাকে।

প্রধান অ্যাপ্লিকেশনগুলিতে, উপযুক্ত নিরোধক, ওভারলোড সুরক্ষা, যান্ত্রিক সুরক্ষা এবং ঘের ব্যবহার করা উচিত। সুইচের যথাযথ ইনস্টলেশন সাধারণত করা উচিত যাতে এটি সরঞ্জামের নকশা এবং স্থানীয় বৈদ্যুতিক প্রবিধান দ্বারা নির্দিষ্ট করা পরিবাহী তারকে ভেঙে দেয়।

এই বিষয়ে ইনস্টলেশন বা পরীক্ষার কাজ করার আগে, মেইন সরবরাহ সংযোগ বিচ্ছিন্ন করুন। মেইন ভোল্টেজের ওয়্যারিং হয় সম্পন্ন করা উচিত বা একজন যোগ্যতাসম্পন্ন পেশাদার দ্বারা পরিদর্শন করা উচিত।

মাউন্ট এবং ইনস্টলেশন টিপস

অর্ডার দেওয়ার আগে সর্বদা শরীরের মাত্রা, মাউন্টিং-হোল স্পেসিং, অ্যাকচুয়েটরের উচ্চতা, টার্মিনালের ধরন এবং অপারেটিং অবস্থান পরীক্ষা করুন। একই রকম দেখতে সুইচগুলি অগত্যা বিনিময়যোগ্য নয়৷

অ্যাকচুয়েটরটিকে সঠিক দিকে চাপতে হবে এবং এটিকে অবশ্যই শক্ত যান্ত্রিক স্টপ হিসাবে ব্যবহার করা উচিত নয় যদি না নির্মাতার দ্বারা অন্যথায় নির্দেশিত হয়। অত্যধিক প্রভাব, পার্শ্ব চাপ, আর্দ্রতা, আর্দ্রতা, এবং কম্পন এড়াতে হবে।

সাধারণত ব্যবহৃত টার্মিনাল বিভিন্ন ধরনের আছে; এর মধ্যে রয়েছে সোল্ডার টার্মিনাল, দ্রুত সংযোগ ট্যাব, পিসিবি পিন এবং তারের টার্মিনাল। ব্যবহৃত সমাবেশ কৌশল এবং স্থান প্রাপ্যতার উপর ভিত্তি করে শৈলী নির্বাচন করা যেতে পারে।

কিভাবে সঠিক মডেল নির্বাচন করুন

কেনার আগে এই চেকলিস্ট ব্যবহার করুন:

• এসি বা ডিসি ভোল্টেজ এবং প্রকৃত লোড কারেন্ট নিশ্চিত করুন।
• লোডটি প্রতিরোধক, প্রবর্তক, ক্যাপাসিটিভ, মোটর বা বাতি কিনা তা সনাক্ত করুন।
• সার্কিট অনুযায়ী SPDT, SPST-NO, বা SPST-NC নির্বাচন করুন।
• প্রয়োজনীয় অপারেটিং ফোর্স এবং অ্যাকচুয়েটর শৈলী চয়ন করুন।
• মাউন্টিং মাত্রা এবং টার্মিনাল অবস্থানের তুলনা করুন।
• অপারেটিং তাপমাত্রা, সিলিং, বৈদ্যুতিক জীবন এবং অনুমোদন পরীক্ষা করুন।
• সঠিক অংশ নম্বরের জন্য অফিসিয়াল ডেটাশিটের অনুরোধ করুন।

FAQ: সংবেদনশীল মাইক্রো সুইচ SPDT 5A 125/250VAC

একটি সংবেদনশীল মাইক্রো সুইচ SPDT 5A 125/250VAC কি?

সুইচটি একটি কম-বল এবং স্ন্যাপ-অ্যাকশন ডিভাইস যা একটি সাধারণ টার্মিনাল এবং দ্বৈত আউটপুট সহ। নিয়ন্ত্রিত অবস্থার অধীনে পরিচালিত হলে এর সর্বোচ্চ বর্তমান রেটিং হল 5A।

আমি কি 250VDC এর জন্য এটি ব্যবহার করতে পারি?

না, যখন 125/250 VAC এর মার্কিং একটি AC রেটিং প্রতিনিধিত্ব করে, এটি DC ভোল্টেজের জন্য একটি রেটিং দেয় না। সর্বদা একটি ডিসি ভোল্টেজ এবং বর্তমান রেটিং উল্লেখ সহ একটি সুইচ সন্ধান করুন৷

না এবং NC এর মধ্যে পার্থক্য কি?

সাধারণত খোলা সুইচটি যখন সুইচটিতে কিছুই চাপা না থাকে তখন বিদ্যুৎ প্রবাহিত হতে দেয়, যখন স্বাভাবিকভাবে বন্ধ সুইচটি অ্যাকুয়েটর চাপলে বিদ্যুৎ প্রবাহিত হতে দেয়।

একটি 5A মাইক্রো সুইচ একটি মোটর নিয়ন্ত্রণ করতে পারে?

যদিও মোটরের কারেন্ট 5A এর নিচে, সুইচটি সঠিকভাবে কাজ নাও করতে পারে। প্রারম্ভিক কারেন্ট এবং ইনডাকটিভ আরসিং সনাক্ত করুন যা সুইচের ক্ষমতা অতিক্রম করতে পারে। মোটর লোড ক্ষমতা মূল্য বা একটি রিলে বা একটি কন্টাক্টর ব্যবহার করুন.

আমি কি 16A বা 21A মডেলের সাথে একটি 5A সুইচ প্রতিস্থাপন করতে পারি?

প্রতিস্থাপনের মাত্রা, অ্যাকচুয়েটর চলাচল, টার্মিনাল বিন্যাস, যোগাযোগ ব্যবস্থা, ভোল্টেজ রেটিং এবং শংসাপত্রের ক্ষেত্রে একই আকার থাকলেই তা হয়। নিজের মধ্যে একটি বৃহত্তর শক্তি রেটিং যথেষ্ট নয়।

একটি মাইক্রো সুইচ কতক্ষণ স্থায়ী হয়?

একটি পণ্যের জীবন লোড, বার্তার ফ্রিকোয়েন্সি, প্রান্তিককরণ, পরিবেশ এবং ইনস্টলেশনের গুণমান দ্বারা নির্ধারিত হয়। যান্ত্রিক এবং বৈদ্যুতিক জীবন স্বতন্ত্র পদ; তাই বৈদ্যুতিক জীবন স্পেসিফিকেশন প্রকৃত লোড সাপেক্ষে সেই অনুযায়ী অনুসরণ করা উচিত.

উপসংহারে,মাইক্রো সুইচ 5a 125 250vলোড এবং যান্ত্রিক পরামিতি উপযুক্ত হলে ছোট আকারের এসি নিয়ন্ত্রণ এবং অবস্থান-সেন্সিং সিস্টেমের জন্য একটি কার্যকর বিকল্প। স্পেসিফিকেশন যাচাই করুন, SPDT-এর জন্য সঠিক টার্মিনাল এবং অ্যাকচুয়েটর বেছে নিন এবং উল্লেখযোগ্য ইনরাশ কারেন্ট সহ ডিভাইসের জন্য বা ইলেক্ট্রোমেকানিক্যাল অ্যাপ্লিকেশনের চাহিদার জন্য রিলে বা ভারী-শুল্ক সমাধান ব্যবহার করুন।
