আলোকিত রকার সুইচ: প্রকার, ওয়্যারিং এবং বায়িং গাইড

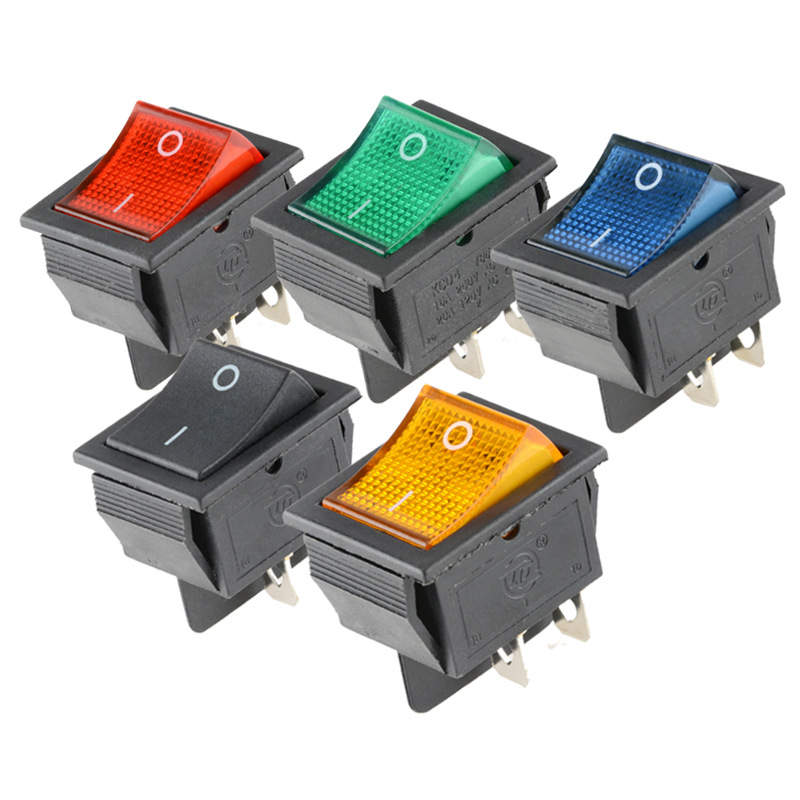

একটি আলোকিত রকার সুইচ এক ধরনের অন/অফ সুইচ হিসেবে কাজ করে যা একটি LED বা নিয়ন আলোর সাথে যুক্ত থাকে, যা নির্দেশ করে যে সুইচটি চালু/অন অবস্থানে আছে কি না সহজে। এর সূচকের কারণে, অন্ধকার বা বিশৃঙ্খল কন্ট্রোল প্যানেলেও রকার সুইচটি স্পষ্টভাবে দৃশ্যমান। আলোকিত রকার সুইচগুলি গাড়ি, নৌকা, আরভি, বাইক, গৃহস্থালী যন্ত্রপাতি, শিল্প মেশিন, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা ইত্যাদির অনেক অ্যাপ্লিকেশনে তাদের উপযোগিতা খুঁজে পেয়েছে।

কম ভোল্টেজ সার্কিট এবং উচ্চ ভোল্টেজ উভয় ক্ষেত্রেই আলোকিত রকার সুইচ ব্যবহার করা সম্ভব। কেউ 12V সুইচের সম্মুখীন হতে পারে যা স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় সেইসাথে 120V এসি সুইচগুলি বাড়ি এবং শিল্পে ব্যবহারের জন্য। উপযুক্ত ধরন নির্বাচন করার জন্য, সিস্টেমের ভোল্টেজ, বর্তমান রেটিং, লোডের ধরন, টার্মিনাল বিন্যাস, সুইচের আকার এবং ইনস্টলেশনের ক্ষেত্রটি স্থাপন করতে হবে।

একটি কিআলোকিত রকার সুইচ?

একটি রকার সুইচ একটি তৈরি করা হয়রকিং মেকানিজম যা একটি বৈদ্যুতিক সার্কিট সক্রিয় করতে পারে। রকার সুইচটি অন পজিশনে ঠেলে দেওয়া হয় এবং পাওয়ার সাপ্লাই চালিত যন্ত্রপাতির সাথে সংযোগ করে। তদুপরি, সুইচটিতে একটি অন্তর্নির্মিত LED বা নিয়ন রয়েছে যা নির্দেশ করে যে বিদ্যুৎ চালু হচ্ছে।

ডিভাইসের ডিজাইন এবং সেটআপের উপর নির্ভর করে সুইচটি নির্দেশ করতে পারে যে এটি পাওয়ার পাচ্ছে কিনা, চালু আছে বা অন্য একটি সার্কিট চলছে কিনা। প্রকারের উপর নির্ভর করে সুইচ সংযোগ করার বিভিন্ন উপায় রয়েছে। যাইহোক, ইনস্টলেশন শুরু করার আগে প্রস্তুতকারকের কাছ থেকে তারের নির্দেশাবলী এবং মার্কারগুলির সাথে পরামর্শ করতে ভুলবেন না।

আলোকিত রকার সুইচের সাধারণ প্রকার

দুই-টার্মিনাল রকার সুইচ

দুই-টার্মিনাল সুইচটি সাধারণ চালু এবং বন্ধ মোডে কাজ করার জন্য ডিজাইন করা হয়েছে। সাধারণভাবে বলতে গেলে, এই ধরনের স্যুইচিং ডিভাইস লোড এবং ইলেকট্রিক সাপ্লাই সার্কিট উভয়ের সাথেই সংযোগ স্থাপন করে এবং শক্তিপ্রাপ্ত হলে LED আলো জ্বালাতে পারে। কিছু LED প্রকারের পোলারিটি দ্বারা প্রভাবিত হয়, তাই সংযোগগুলি নীচে বর্ণিত হিসাবে করা আবশ্যক।

তিন-টার্মিনাল রকার সুইচ

তিন-টার্মিনাল ডিজাইনগুলি বৈদ্যুতিক শক্তির ইনপুট, পরিবর্তনযোগ্য সংকেত এবং গ্রাউন্ডিংয়ের জন্য সংযোগের বিধান দ্বারা চিহ্নিত করা হয়। স্থল সংযোগের জন্য একটি পৃথক টার্মিনাল থাকার ফলে, বিবেচনাধীন সূচকটি সমস্যা ছাড়াই কাজ করতে পারে। এই ধরনের নকশা প্রায়ই অটোমোবাইল এবং নৌকা ব্যবহার করা হয়.

চার- এবং পাঁচ-টার্মিনাল রকার সুইচ

4 এবং 5 টার্মিনাল সুইচ স্বাধীন আলো, ডাবল-পোল সুইচিং বা একাধিক আউটপুট প্রদান করতে পারে। এগুলি আরও পরিশীলিত কন্ট্রোল হেডের জন্য উপযুক্ত, যদিও সঠিক ওয়্যারিং সার্কিটের অভ্যন্তরীণ কনফিগারেশনের উপর নির্ভর করে। অতএব, স্ট্যান্ডার্ড টার্মিনাল স্থানগুলির মাধ্যমে তারের প্রক্রিয়াটিকে সহজ করার পরিবর্তে যে চিত্রটি দেওয়া হয়েছে তা অনুসরণ করা উচিত।

SPST, SPDT, এবং DPDT কনফিগারেশন

SPST সুইচটিতে শুধুমাত্র একটি একক সার্কিট সম্পূর্ণ করার এবং শুধুমাত্র চালু থেকে বন্ধ করার ক্ষমতা রয়েছে। SPDT সুইচগুলি একটি ইনপুট চালু করে এবং দুটি আউটপুটে কাজ করে। DPDT সুইচ দুটি সার্কিটে কাজ করে এবং ইনপুট নির্বাচন করতে বা মেরুতা বিপরীত করতে সক্ষম। SPST সুইচ হল একটি সাধারণ অ্যাপ্লিকেশনের জন্য ব্যবহৃত সুইচের সবচেয়ে সাধারণ রূপ, যেমন একটি বাতি চালু করা।

একটি কিআলোকিত রকার সুইচ12V এর জন্য ব্যবহৃত হয়?

আলোকসজ্জা সহ একটি 12-ভোল্ট রকার সুইচ 12-ভোল্ট ডাইরেক্ট-কারেন্ট (ডিসি) সরবরাহ সহ বৈদ্যুতিক সার্কিটে ব্যবহারের জন্য ডিজাইন করা হয়েছে। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• মোটরগাড়ি এবং মোটরসাইকেল আলো
• LED লাইট বার এবং ওয়ার্ক লাইট
• কুলিং ফ্যান এবং পানির পাম্প
• নৌকা এবং আরভি আনুষাঙ্গিক
• ড্যাশবোর্ড এবং কন্ট্রোল-প্যানেল সরঞ্জাম
• ব্যাটারি চালিত বৈদ্যুতিক সিস্টেম

12V স্ট্যান্ডার্ড সুইচের জন্য উপরের বর্তমান সীমা নির্ধারণ করে না। এটি বলা যেতে পারে, উদাহরণস্বরূপ, একটি সুইচ 20A কারেন্টে 12V শক্তিতে কাজ করতে পারে। যাইহোক, শুরু করার সময়, নির্দিষ্ট মেশিন যেমন মোটর এবং পাম্পগুলি আরও বেশি কারেন্ট আনতে পারে। এই উদ্দেশ্যে, উচ্চ স্রোত বা প্রবর্তক লোড নিয়ন্ত্রণ করতে যথাযথ রিলে ব্যবহার করা আবশ্যক।

কীভাবে সঠিক আলোযুক্ত রকার সুইচ চয়ন করবেন

ভোল্টেজ এবং বর্তমান রেটিং পরীক্ষা করুন

একটি সুইচ নির্বাচন করুন যা সার্কিটের ভোল্টেজ এবং কারেন্টের সাথে সঠিকভাবে কাজ করবে। উদাহরণস্বরূপ, 120V বা 230V AC এর ভোল্টেজের সার্কিটের জন্য 12V DC রেটিং সহ একটি সুইচ ব্যবহার করা উচিত নয়। স্বাভাবিক অপারেটিং কারেন্ট ছাড়াও, একজনকে অবশ্যই লোডের শুরু বা ইনরাশ কারেন্ট বিবেচনা করতে হবে।

লোডের ধরন বিবেচনা করুন

বৈদ্যুতিক মোটর, পাম্প, গরম করার ডিভাইস, লাইট বাল্ব এবং এলইডি ড্রাইভার সুইচগুলিতে বিভিন্ন লোড চাপায়। যে রেটিংগুলি শুধুমাত্র প্রতিরোধক লোডগুলি বিবেচনা করে তা বৈদ্যুতিক মোটরগুলির মতো প্রবর্তক লোডগুলিতে প্রযোজ্য নাও হতে পারে৷ সুইচ নির্বাচন করা আবশ্যক যে লোড তাদের পরিচালনা করতে হবে অনুযায়ী করা.

মাউন্টিং মাত্রা নিশ্চিত করুন

অর্ডার দেওয়ার আগে, প্যানেলের কাটআউটের পরিমাপ পাশাপাশি প্যানেলের বেধ, হোল্ডিং ট্যাবের অবস্থান এবং প্যানেলের পিছনের ক্লিয়ারেন্সগুলি পরীক্ষা করা নিশ্চিত করুন। একটি সুইচ সামনের কাটআউটে প্রবেশ করতে পারে তবে এখনও অন্যান্য অংশ এবং তারের সাথে সংঘর্ষ হতে পারে।

ইন্ডিকেটর স্পেসিফিকেশন পর্যালোচনা করুন

LED সূচকগুলির শক্তি খরচ খুব কম, তাই এগুলি সাধারণত 12V সিস্টেমে ব্যবহৃত হয়। নিশ্চিত করুন যে এলইডিতে একটি অভ্যন্তরীণ প্রতিরোধক রয়েছে এবং এটির পোলারিটি আছে কিনা তা যাচাই করুন। বিভিন্ন ভোল্টেজ সহ একটি সুইচ ব্যবহার করলে সূচকটি ভুলভাবে ভিত্তিক হতে পারে।

পরিবেশগত সুরক্ষা বিবেচনা করুন

আমাদের এমন সুইচগুলি নির্বাচন করা উচিত যা আর্দ্রতা প্রতিরোধ করার এবং মরিচা প্রতিরোধ করার ক্ষমতা রাখে যদি সেগুলি বাইরে, বাড়ির ভিতরে, সামুদ্রিক পরিবেশে বা ধুলো এবং কম্পন সহ পরিবেশে ব্যবহার করা যেতে পারে।

আপনি কিভাবে একটি আলোকিত রকার সুইচ তারের করবেন?

একটি আলোকিত রকার সুইচ ওয়্যারিং এর সাথে নির্দিষ্ট সুইচের বৈশিষ্ট্যগুলি সনাক্ত করা জড়িত, যার মধ্যে টার্মিনালের সংখ্যা এবং লেআউট রয়েছে। কাজ শুরু করার আগে সর্বদা পাওয়ার সাপ্লাই বন্ধ করে দিন এবং প্রতিটি টার্মিনাল সঠিকভাবে চিহ্নিত করুন। পাওয়ার মেইনগুলির সাথে সংযোগ শুধুমাত্র যোগ্যতাসম্পন্ন প্রযুক্তিবিদদের দ্বারা সঞ্চালিত করা উচিত।

সাধারণ তিন-টার্মিনাল 12V ওয়্যারিং

ফিউজড ইতিবাচক সরবরাহ -> পাওয়ার বা ইনপুট টার্মিনাল
সুইচড আউটপুট -> লোডের ইতিবাচক টার্মিনাল
সিস্টেম নেগেটিভ -> গ্রাউন্ড টার্মিনাল এবং লোড নেগেটিভ

সুইচটি চালু হওয়ার সাথে সাথে লোডের উপর বিদ্যুৎ পাওয়া যাবে, নির্দেশক চালু হয়েছে। ফিউজলিংক অবশ্যই সরবরাহের ঠিক পাশে মাউন্ট করতে হবে, অর্থাৎ ব্যাটারি। ফিউজের মান অবশ্যই তারের প্রকার এবং সার্কিটের স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ হতে হবে।

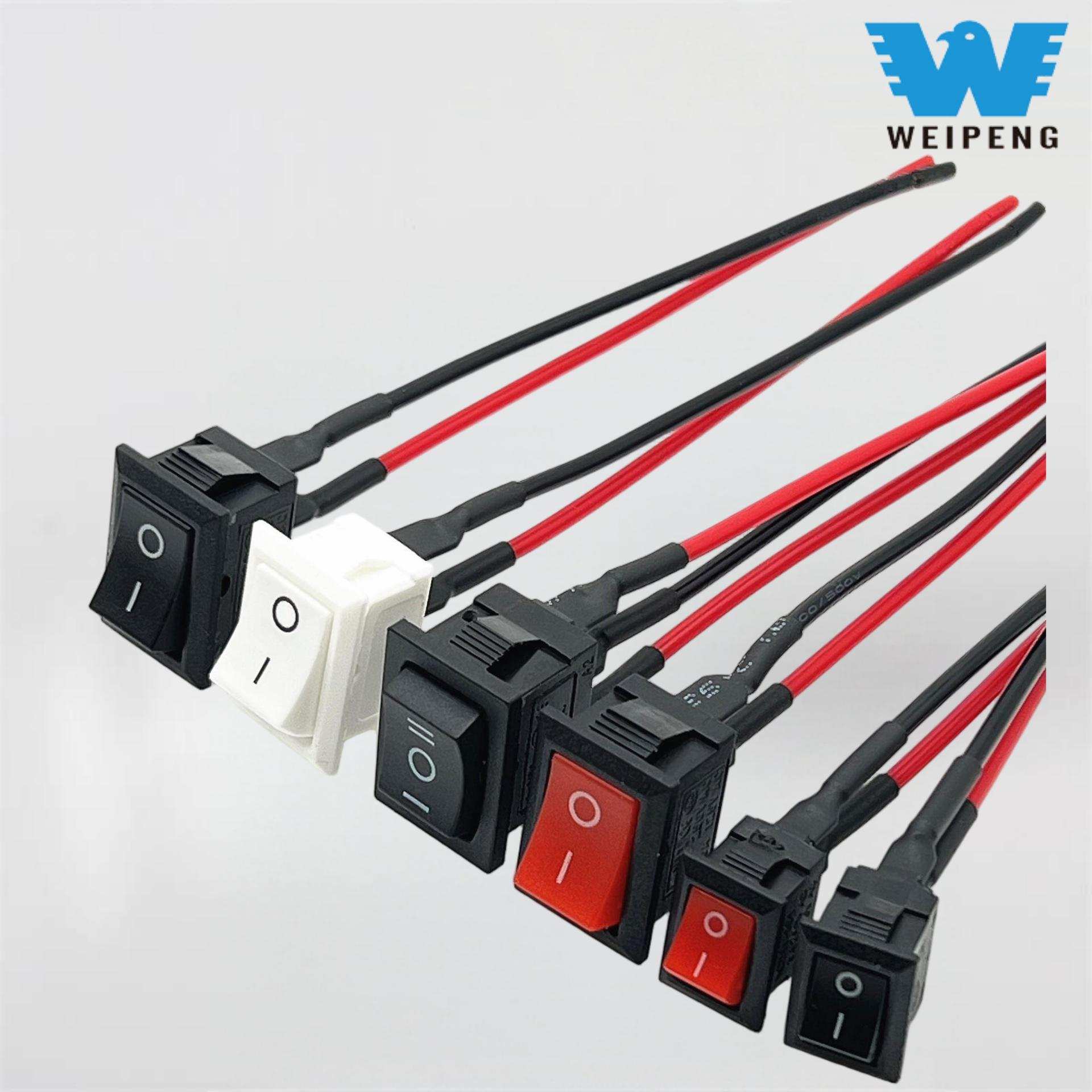

সাধারণ দুই-টার্মিনাল ওয়্যারিং

ইতিবাচক সরবরাহ -> সুইচ টার্মিনাল 1
সুইচ টার্মিনাল 2 -> লোড ইতিবাচক
লোড নেগেটিভ -> সিস্টেম নেগেটিভ

যখন একটি সুইচ একটি পোলারিটি-সংবেদনশীল LED অন্তর্ভুক্ত করে, তখন ইতিবাচক এবং নেতিবাচক লিডগুলি সঠিকভাবে সংযোগ করা গুরুত্বপূর্ণ। ঘটনা যে লিড বিপরীত হয়, LED চালু হবে না, স্যুইচ সঠিকভাবে কাজ করা সত্ত্বেও.

ওয়্যারিং এবং নিরাপত্তা বিবেচনা

সঠিক বর্তমান রেটিং সহ একটি তার ব্যবহার করুন এবং সমস্ত সংযোগ নিরাপদ কিনা তা নিশ্চিত করার জন্য উত্তাপযুক্ত টার্মিনালের পাশাপাশি তাপ সঙ্কুচিত নল ব্যবহার করুন। তীক্ষ্ণ কোণে, উচ্চ তাপের উৎস বা চলাচলের সৃষ্টি করতে পারে এমন এলাকার কাছাকাছি তারগুলিকে রুট করবেন না। যানবাহনের জন্য, পরীক্ষা করুন যে তারের জোতাও কম্পন এবং ঘর্ষণগুলির সংস্পর্শে নেই। সামুদ্রিক তারের জন্য, নিশ্চিত করুন যে সংযোগকারীর পাশাপাশি ব্যবহৃত তারগুলি ক্ষয়মুক্ত।

একটি আলোকিত সুইচড রকার সার্কিট ব্রেকার, সঠিক গ্রাউন্ড বা ফিউজের প্রতিস্থাপন হিসাবে কাজ করে না। যদি সুইচটি খুব গরম, গলে, বিবর্ণ, স্পার্কিং বা পোড়া গন্ধ নির্গত হয়, তাহলে এটি বন্ধ করা উচিত কারণ এটি একটি বৈদ্যুতিক ত্রুটির ইঙ্গিত হতে পারে, যেমন অতিরিক্ত কারেন্ট, আলগা সংযোগ, ত্রুটিপূর্ণ পরিচিতি, বা তারগুলি লোড পরিচালনা করার জন্য খুব পাতলা।

সাধারণআলোকিত রকার সুইচসমস্যা

সূচকটি আলোকিত হয় না

কিছু সাধারণ কারণ হল মেরুত্বের উল্টে যাওয়া, একটি স্থল সংযোগ অনুপস্থিত, টার্মিনাল সনাক্ত করতে ত্রুটি, বা একটি ভিন্ন ভোল্টেজের জন্য ডিজাইন করা একটি সূচক ব্যবহার করা। প্রস্তুতকারকের ওয়্যারিং ডায়াগ্রামের সাথে ইনস্টলেশন কাজের সঠিকভাবে তুলনা করুন এবং সঠিক টার্মিনালগুলিতে ভোল্টেজ উপস্থিত রয়েছে তা যাচাই করুন।

লোড কাজ করে কিন্তু সূচক কাজ করে না

এমনকি যদি সুইচের পরিচিতিগুলি ভালভাবে সঞ্চালিত হয় তবে ডিভাইসটির একটি পৃথক স্থল বা পাওয়ার সাপ্লাই আছে কিনা তা পরীক্ষা করা সমানভাবে গুরুত্বপূর্ণ। এছাড়াও, ইউনিটে আলোর উত্স আছে কিনা তা পরীক্ষা করুন যা অন্যদের থেকে আলাদাভাবে কাজ করে।

সুইচ বন্ধ হলে সূচকটি চালু থাকে

কিছু সুইচ মডেল এমনভাবে কাজ করে যে যখনই তাদের ইনপুটে শক্তি উপস্থিত থাকে তখন তারা আলোকিত করে। এই আচরণ সেই নির্দিষ্ট ডিভাইসের জন্য স্বাভাবিক হতে পারে। সুইচ প্রতিস্থাপন করার আগে, সুইচ ইন্ডিকেটর সার্কিট চেক করতে ভুলবেন না।

ইন্ডিকেটর ফ্লিকার বা সুইচ গরম হয়ে যায়

ঢিলেঢালা সংযোগ, ভোল্টেজ ড্রপ, উচ্চ কারেন্ট প্রবাহ বা অনুপযুক্ত লোডের মতো সমস্যাগুলি ঝিকিমিকি এবং অতিরিক্ত গরম হতে পারে। সার্কিটটি সংযোগ বিচ্ছিন্ন করে এবং সুইচের রেটিং, তারের আকার এবং ডিভাইসটি কীভাবে সংযুক্ত এবং লোড করা হয়েছে তা পরীক্ষা করে এটি তদন্ত করা উচিত। প্রয়োজন হলে, মোটর, পাম্প বা অন্যান্য লোডের জন্য একটি রিলে ব্যবহারের প্রয়োজন হতে পারে যা উচ্চ স্রোত আঁকতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি আলোকিত রকার সুইচ একটি গ্রাউন্ড তারের প্রয়োজন হয়?

সবসময় এই অবস্থা হয় না। দুই-টার্মিনাল ধরনের মিটারের ক্ষেত্রে, তারা তাদের সূচককে অভ্যন্তরীণভাবে সংযুক্ত করে, যার মানে কোন পৃথক গ্রাউন্ডিংয়ের প্রয়োজন নেই। তিনটি টার্মিনাল থাকা মডেলগুলির সর্বদা তাদের নিজস্ব গ্রাউন্ড পয়েন্ট থাকা উচিত। সর্বদা সংশ্লিষ্ট টার্মিনাল এবং পণ্যের স্পেসিফিকেশন যাচাই করুন।

একটি 12V আলোযুক্ত রকার সুইচ কি LED আলো নিয়ন্ত্রণ করতে পারে?

দাবিটি বৈধ কারণ সুইচটির একটি রেটিং রয়েছে যা সিস্টেমের ভোল্টেজ, রেট করা অপারেটিং কারেন্ট এবং LED ড্রাইভারের স্টার্ট-আপ কারেন্টের সাথে মিলে যায়। বড় LED বার বা একাধিক ফিক্সচার ব্যবহার করার সময় একটি রিলে প্রয়োজন হতে পারে।

একটি 12V রকার সুইচ গৃহস্থালীর শক্তির সাথে ব্যবহার করা যেতে পারে?

না, 12V DC রেট করা রকার সুইচ 120V বা 230V AC এর সাথে ব্যবহার করা যাবে না। একটি AC সুইচ অবশ্যই AC ভোল্টেজ, বর্তমান, লোডের ধরন এবং পরিবারের বিদ্যুতের জন্য প্রযোজ্য নিরাপত্তা মানগুলির জন্য রেট করা উচিত।

কেন আমার এলইডি রকার সুইচ বন্ধ থাকা অবস্থায় অস্পষ্টভাবে জ্বলে?

গিজমো থেকে একটি ছোট ফুটো কারেন্ট বা সার্কিটের লোড আবছা আলো তৈরি করে। কখনও কখনও এই ব্যবস্থার পরিবর্তে কেউ লোডের পাশে একটি ভিন্ন সুইচ বা রিলে বা ডিভাইস ব্যবহার করতে পারেন।

আমি কিভাবে একটি রকার সুইচ পরীক্ষা করতে পারি?

এর ধারাবাহিকতা পরীক্ষা করার জন্য সুইচটিকে পাওয়ার উত্স থেকে সরাতে হবে এবং মাল্টিমিটারটিকে ধারাবাহিকতা মোডে সেট করতে হবে। সুইচের ক্রিয়াকলাপ এমন হওয়া উচিত যাতে অপারেশন চলাকালীন এটির খোলা এবং বন্ধ উভয় প্রতিক্রিয়া থাকে। শক্তিযুক্ত সার্কিটে কখনই ধারাবাহিকতা পরীক্ষা করবেন না।

একটি পর্যাপ্ত আলোকিত রকার সুইচের ভোল্টেজ, কারেন্ট, লোডের ধরন, টার্মিনাল, আকার এবং ফাংশনের বৈশিষ্ট্য রয়েছে যা এর পরিবেশের সাথে মানানসই। একটি ছোট 12V আনুষঙ্গিক সক্রিয় করতে, একটি SPST সুইচ একটি উপযুক্ত পছন্দ। যদি মোটর বা ভারী যন্ত্রপাতি জড়িত থাকে তবে একটি রিলে প্রয়োজন হবে এবং অন্যান্য বৈদ্যুতিক সিস্টেমে ফিউজ এবং উপযুক্ত তারের প্রয়োজন হবে।
